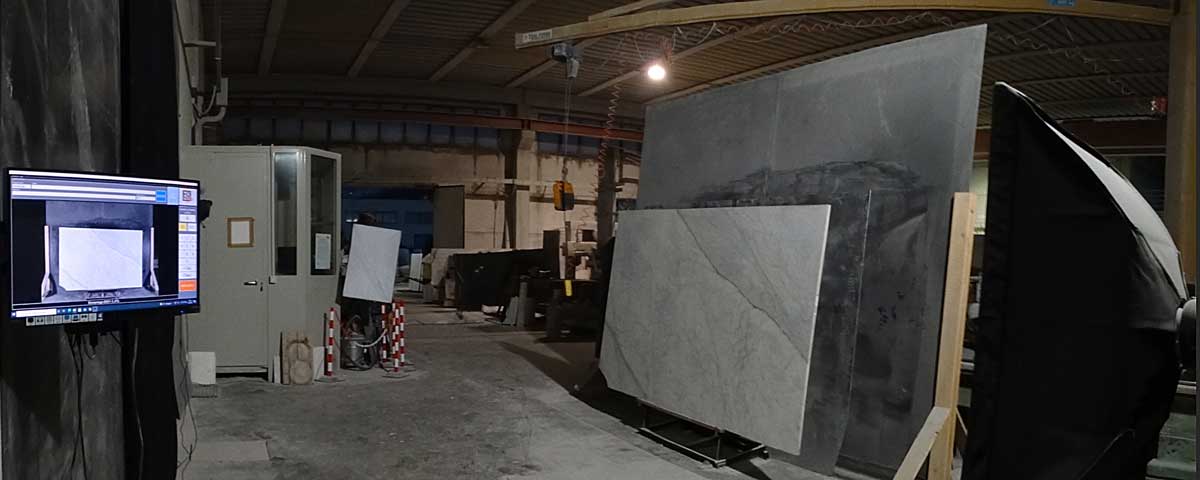

FLEXI PHOTOSHOOTER – VERTICAL è il modello concepito per riprodurre immagini di lastre poste in posizione verticale. È stato concepito per le aziende che non dispongono di una linea di produzione e sono specializzate nel commercio di lastre. L’impianto può essere installato direttamente nel deposito lastre in un’area di circa 5000×8000 mm servita da carroponte o da gru a bandiera per la movimentazione delle lastre. L’impianto è composto da una stazione di ripresa fotografica corredata di un computer che gestisce le operazioni di scatto.
FLEXI PHOTOSHOOTER – VERTICAL è composto da un impianto e una componente software così formati:
A) Impianto formato da:
B) Componente software
Nel complesso la componente software assolve alle seguenti funzioni:
La procedura di acquisizione dell’immagine avviene come segue.

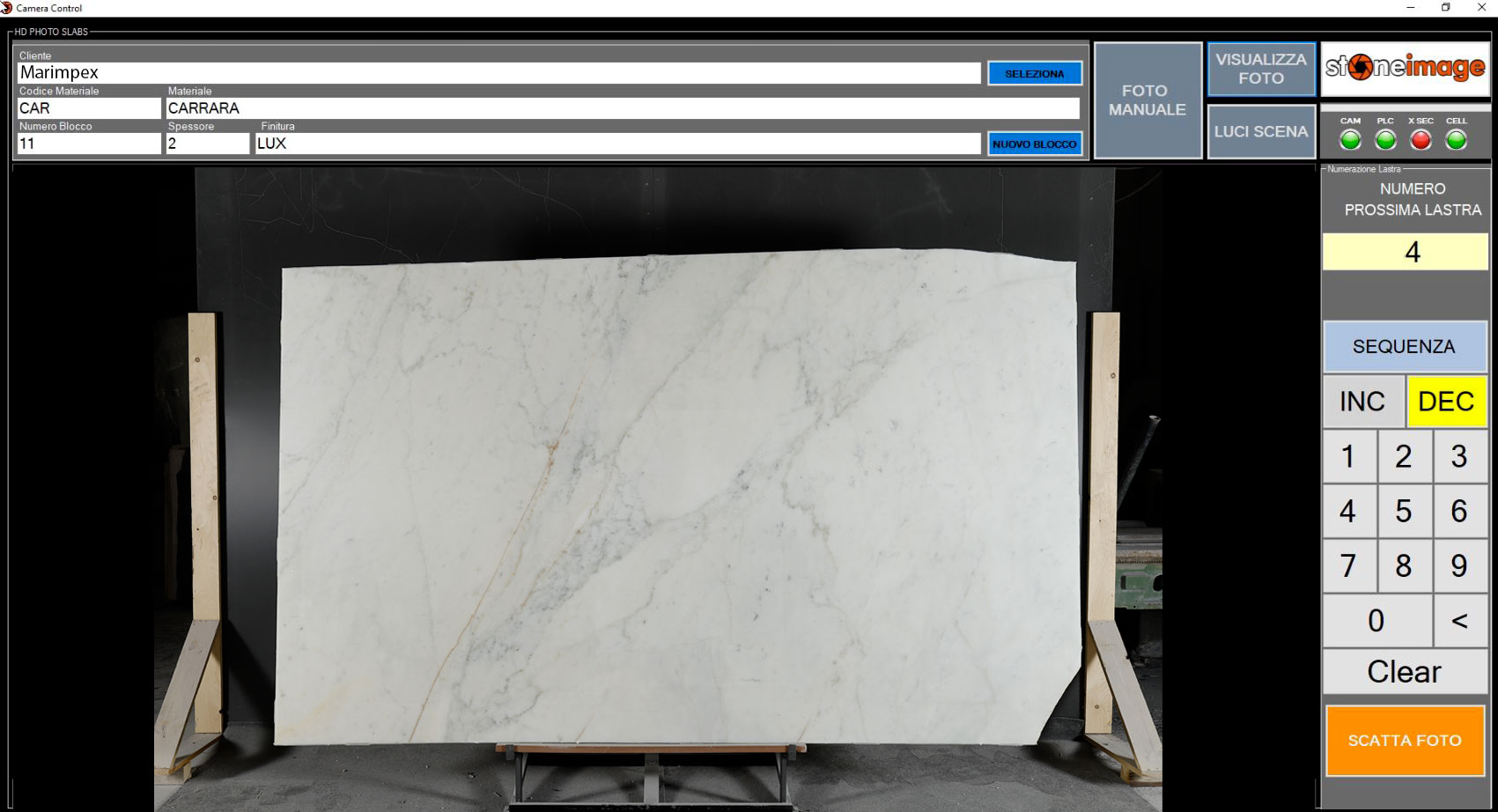

La lastra viene collocata sulla cavalletta di scatto tramite carroponte o gru a bandiera. Dopo aver posto la lastra in posizione si inseriscono nello schermo del monitor di servizio tutte le informazioni relative alla sua identificazione:

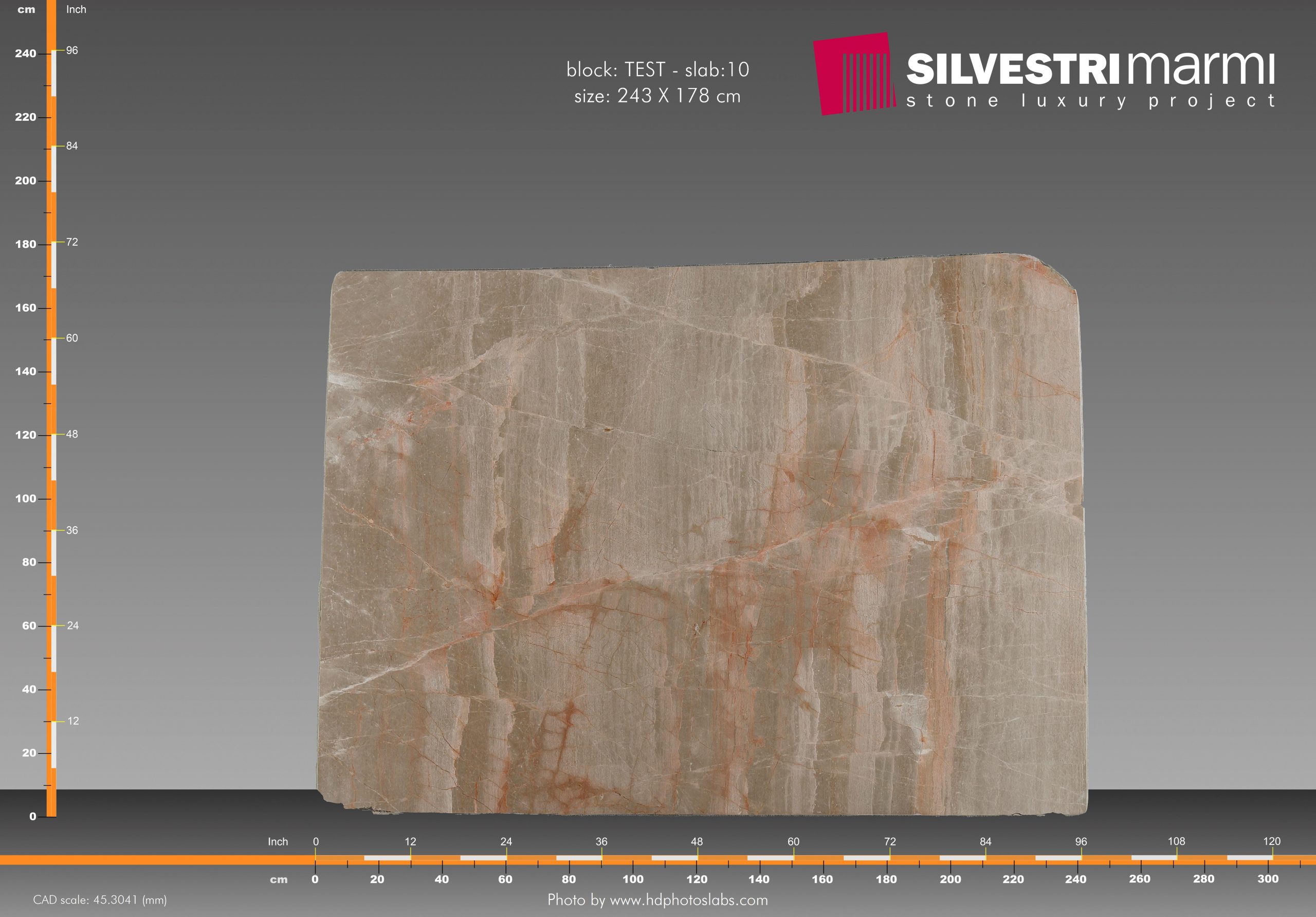

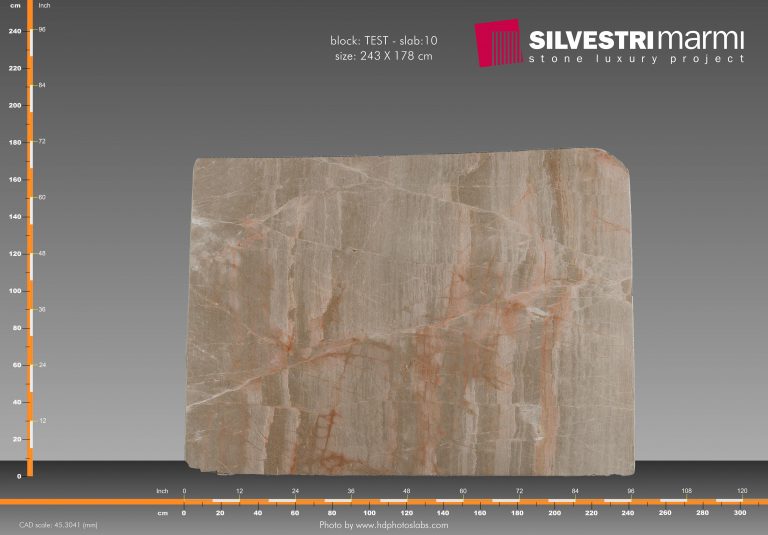

Lo scatto viene effettuato dall’operatore cliccando su un pulsante del monitor di servizio senza dover settare la fotocamera in funzione del colore della lastra. La foto viene quindi acquisita dal PC che, sempre in automatico, la numera, rileva le dimensioni della lastra “tutto marmo”, la scontorna e la inserisce sullo sfondo personalizzato con logo aziendale dotato di righelli metrici autocentranti in base alle dimensioni della lastra.
La foto così predisposta, in formato jpg, con tutti i relativi dati identificativi riportati in un file xml, o posta in una cartella specifica a discrezione dell’utente, è inviata all’eventuale magazzino virtuale per la gestione del suo utilizzo. Da qui la foto e i dati identificativi della lastra possono essere inseriti nel software SISY – Slab Inspection System per procedere al collaudo in remoto della lastra. SYSI consente di marcare sulla foto i difetti estetici e strutturali della lastra utilizzando tools specifici che disegnano linee o aree. Ogni segno tracciato viene georeferenziato registrandone le coordinate spaziali nel file dati della lastra.
FLEXI PHOTOSHOOTER – VERTICAL risponde ai criteri di innovazione tecnologica alla base della politica aziendale di STONEIMAGE
